50Mn改性无磁钢（50Mn18Cr4WN）

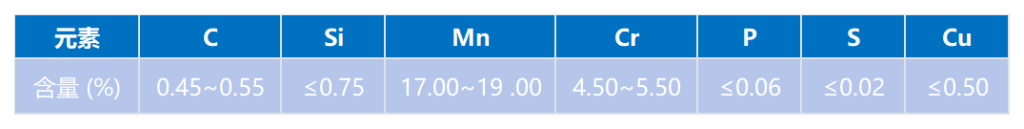

50Mn改性无磁钢是一种具有高性价比的无磁模具钢材料：
1、得益于高含量的锰和铬，材料在常温下能保持极其稳定的奥氏体组织，从而具备了优异的低磁导率（无磁性）；
2、而钨和氮元素的加入，不仅进一步稳固了这种无磁结构，还显著提升了钢材的强度、硬度以及耐磨性，使其抗拉强度通常能达到 750MPa 以上，同时钨元素使钢中碳化物沉淀变慢的特性，它在具备高强度的同时，依然保持了良好的加工性能，能够适应模具制造中的切削和成型需求；
3、通过“固溶处理 + 半热变形或冷变形”来满足不同等级的强度要求，工艺适应性很强，且在变形强化后，它有明确的去应力退火规范（如加热到 320～350℃ 保温缓冷），这能有效消除零件内部的残余应力，防止模具在后续精密加工或使用中发生变形；
4、相比于一些普通的 Fe-Mn-Cr 系高锰钢，其具有更好的抗应力腐蚀开裂能力，延长了零件的使用寿命；
5、利用锰和氮来替代昂贵的镍以获取稳定的奥氏体组织，在保证甚至超越许多含镍无磁钢性能的同时，大幅降低了原材料成本。
在实际应用中，50Mn18Cr4WN 既能胜任汽轮发电机无磁性护环锻件等高强度结构件，也非常适合制造电子工业中的无磁模具、高温玻璃模具以及各类在强磁场环境下工作的耐磨工具，是高端工业领域中兼顾“无磁”与“高强”的理想材料。
性价比无磁钢首选
1、高Mn确保无磁性能稳定；
2、高强度与高韧性并存；
3、中铬耐蚀，适合恶劣环境；
4、易切削加工，工艺灵活；
5、成本优势显著。
60Mn改性无磁钢（60Mn18Cr4N）

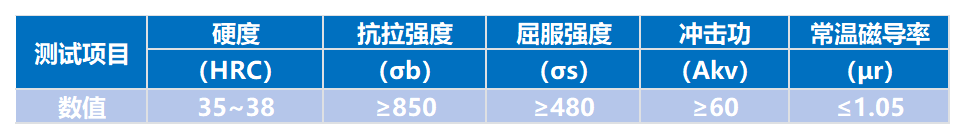

60Mn改性无磁钢是专门用于制造对尺寸精度和使用寿命要求极高的无磁模具钢材料：
1、得益于更高的碳含量，其硬度和耐磨性均大幅提升；
2、锰是保证钢材在常温下获得稳定奥氏体组织的关键元素，高锰含量确保其无磁性，在强磁场环境下工作时，不会产生磁感应，也不会被磁化，保证了产品的纯净度；
3、虽然硬度高，作为奥氏体钢，它依然可以进行常规的切削、钻孔和焊接，具有良好的加工性能；
4、具有优秀的冷作硬化能力，延长模具在重负荷下的使用寿命；
5、大量的锰和氮带来优异的尺寸稳定性，在固溶处理（水韧处理）后在进行高温固溶处理时，变形量极小。
6、利用锰和氮来替代昂贵的镍以获取稳定的奥氏体组织，在保证甚至超越许多含镍无磁钢性能的同时，大幅降低了原材料成本。
在实际应用中，60Mn改性无磁钢凭借其在高碳、高锰、高铬基础上构建的超高硬度与耐磨特性，既能胜任精密电子连接器无磁冲头、高耐磨无磁轴承等对尺寸精度与寿命要求严苛的模具部件，也非常适合制造在强磁场环境下需长期保持表面光洁度的冷挤压成型工具，是高端工业领域中兼顾“无磁”与“超耐磨”的理想材料。
高强耐磨无磁钢
1、高Mn确保无磁性能稳定；
2、耐磨性能优秀，延长模具寿命；
3、无镍/低镍，性价比高；
4、锻造性能优秀，适合环形、厚件生产。
70Mn改性无磁钢（70Mn15Cr2Al3V2WMo）

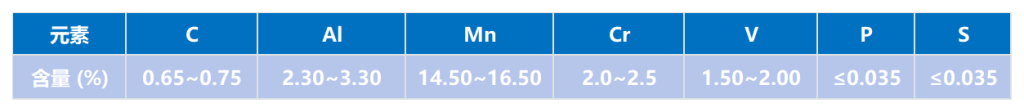

70Mn15Cr2Al3V2WMo（7Mn15） 是一种高合金化的奥氏体无磁模具钢。它在高锰钢的基础上，通过添加铬(Cr)、铝(Al)、钒(V)、钨(W)、钼(Mo)等多种合金元素进行复合强化，属于性能非常优异的特种钢材：
1、磁导率极低（μ ≤ 1.05），在强磁场中稳定工作；
2、经过固溶+时效处理后，硬度可达 HRC 42-45，耐磨性远超普通无磁钢；
3、得益于W、Mo、V等元素，它在 700℃-800℃ 的高温下仍能保持较高的硬度和强度，可作为热作模具钢使用；
4、在高硬度的同时，其仍能保持较好的韧性，具有良好的综合力学性能；
凭借其无磁、高硬、耐磨、耐热的综合特性，70Mn15Cr2Al3V2WMo 主要用于制造高端、长寿命的模具和零件:
高端无磁冷作模具：如精密无磁冲头、拉伸模、冷挤压模，特别是用于加工磁性材料（如硅钢片）或要求极高的耐磨场合。
热作模具：可用于制造在700℃-800℃以下工作的热锻模、压铸模等。
无磁耐磨件：如无磁轴承、轴套、高强度结构件等，用于军工、航空航天、医疗设备等对磁场有严格要求的领域。
超高强度重载无磁钢
1、极致无磁，保障工艺稳定；
2、高强高硬，耐磨抗损，延长模具寿命；
3、高温适配，拓宽模具应用场景；
4、工艺可控，适配复杂模具加工。
5Cr21（5Cr21Mn9Ni4N/21-4N）

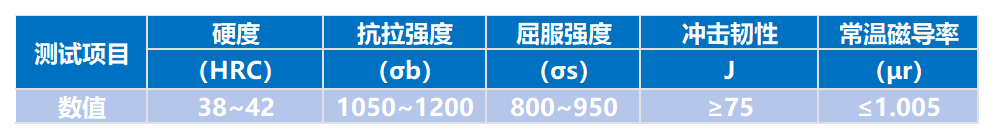

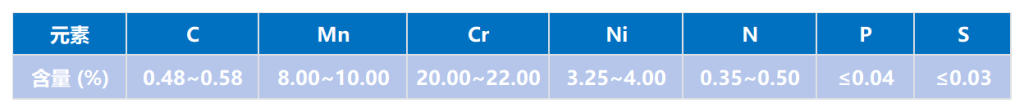

5Cr21Mn9Ni4N（也常被称为 21-4N 或 S35650）属于低镍奥氏体耐热钢，兼具了无磁性、高硬度、高耐磨性以及优异的高温性能，是目前取代传统7Mn15、70Mn等无磁钢的理想升级材料：
1、具有极低的磁导率（μ < 0.01 H/m），在强磁场环境下不会被磁化，非常适合电子、半导体等对磁场敏感的行业；
2、经过固溶和时效热处理后，其硬度可以轻松达到 HRC 35以上，耐磨性极佳，能长期保持模具的精度和表面光洁度；
3、具有优秀的高温性能，在 700℃~750℃ 的高温环境下，依然能保持良好的韧性、强度和抗氧化、抗燃气腐蚀的能力；
4、具有良好的耐腐蚀性，高铬含量使其在潮湿或有腐蚀性的工况下也不易生锈，使用寿命更长。；
得益于其“无磁+高硬+耐热+耐腐蚀”的综合特性，5Cr21 的应用非常广泛：
无磁模具：广泛用于半导体IC封口模具、精密电子元件的塑料模具、橡胶模具，以及要求极高防锈和耐磨的模具配件。
耐热部件：它是制造大功率重型柴油机、汽油发动机排气阀的经典材料（工作温度约750℃）。
其他工业件：适用于制造在强磁场或高温腐蚀环境下工作的无磁轴承、泵阀零件等。
高温无磁首选模具钢
1、高温性能稳定，750℃不软塌；
2、高耐磨高韧性，模具寿命延长；
3、耐蚀性卓越，适应恶劣环境；
4、加工友好，综合成本优。
双18（高氮高锰无磁钢）

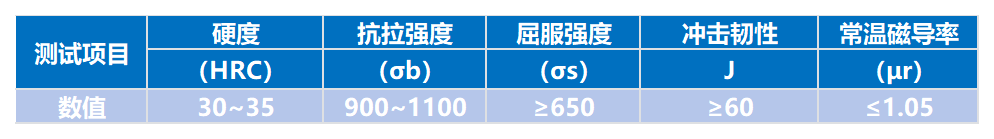

高氮、高锰、高铬的奥氏体型不锈钢：
1、稳定奥氏体结构保证无磁，且能产生极强的固溶强化效果；
2、用价格低廉且丰富的锰来代替昂贵的镍维持奥氏体结构，成本优势明显；
3、铬含量与经典的304不锈钢（18%左右）相当，因此它具备优良的抗氧化和耐腐蚀能力，能抵抗大气、水蒸气及多种化学介质的侵蚀；
4、具有良好的加工硬化性，在冷加工（如冷轧、冷拔）后，强度会进一步提升，非常适合制造需要高强度的紧固件、弹簧或结构件；
由于其“高强度+耐腐蚀+低成本”的特性，它常被用于：
高强度紧固件：如桥梁、建筑用的高强度螺栓（A4-80或更高强度等级）；
耐磨耐蚀零件：在腐蚀环境中同时要求耐磨的工况，例如泵轴、阀杆、筛网等；
无磁结构件：用于电子、医疗或勘探设备中，需要无磁性且高强度的部件；
轻量化设计：因为强度高，可以用更薄的截面承受同样的载荷，从而实现部件轻量化。
高强耐磨无磁模具钢
1、高铬高锰，完全无磁；
2、耐蚀性优秀，适合强磁强腐双重环境；
3、奥氏体组织稳定，不导磁不返磁。
